Utilidades de Autocad LIST y TABLAS

MODULO RC CFGS EDIFICACION y OBRA CIVIL (Proyecto básico) de vivienda unifamiliar

UTILIDADES DE AUTOCAD  PARA PLANOS

LISP es un lenguaje de programación usado en AutoCAD.

Enlace interesante que explica como:  Cómo cargar archivos LISP desde AutoCAD , Escrito por Wolfram Donat y Traducido por Aurelius Smith.

http://www.ehowenespanol.com/cargar-archivos-lisp-autocad-como_220877/

Cómo ejecutar AutoCAD y LISP:  Escrito por Warren Davies y Traducido por Daniel Gómez Villegas, se adjunta enlace:

 http://www.ehowenespanol.com/ejecutar-autocad-lisp-como_291662/

Como insertar tablas de Excel en Autocad:

En este enlace interesante de ingenieria civil  "tutoriales al dia", nos muestra los pasos a seguir para insertar tablas de excel en autocad.

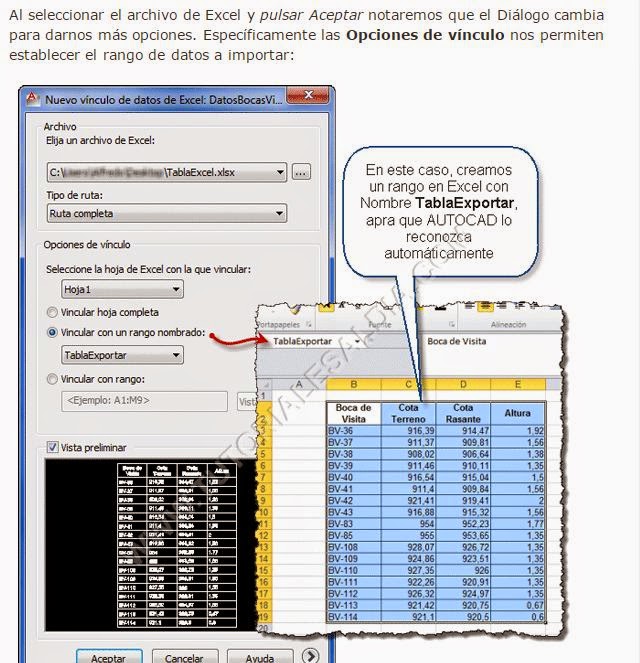

 http://ingenieriacivil.tutorialesaldia.com/como-insertar-tablas-de-microsoft-excel-en-autocad/

Otra forma:

Otra forma dependiendo del uso que le vayas a dar a la información, si solo la quieres como imagen puedes pegarla, con la opción de copia de excel y pega en autocad, siendo este tipo de inserción de imagen más pesado.

Se recomienda que se pegue como datos (texto y lineas) que autocad pueda manipular por si, solo selecciona las tabla que deseas copiar y ya en el programa autocad das click en el menú edit y seleccionas  "pegado especial" y aparece un cuadro con varias opciones.

Otro enlace interesante:

http://helpautocad.blogspot.com.es/2011/02/como-importar-una-tabla-de-excel-en.html

Insertar símbolos en autocad

MODULO RC CFGS EDIFICACION Y OBRA CIVIL

INSERTAR SÍMBOLOS EN AUTOCAD

En AUTOCAD hay una serie de símbolos que utilizamos bastante a menudo.

 Proceso de inserción de símbolos:

1) Una vez dentro de autocad, al escribir texto como el siguiente (Ø), (±) ó (m²), se procede presionando la tecla "Alt".

2) Sin dejar de presionar la tecla "Alt", escribir el numero que corresponde al símbolo (Ø)= 157 y dejar de presionar la tecla "Alt".

3) ejemplo: Alt+157.

Enlace interesante : En el siguiente enlace, se conocerá la forma de realizar los ejercicios sobre como insertar símbolos en autocad, enlace de Aytuto.es blog publicado por Javier del Viejo Rodas.

 http://www.aytuto.es/2012/11/insertar-simbolos-en-un-texto-de-autocad.html

Enlace interesante : "Como utilizar el código ASCII"  para insertar símbolos en autocad.

http://www.elcodigoascii.com.ar/

Biblioteca y utilidades para Autocad

MODULO RC CFGS EDIFICACION Y OBRA CIVIL

Utilizamos la simbología para sustituir un elemento real por un símbolo, como veremos la mayor parte de los símbolos tienen una relación intrínseca entre ellos y lo que representan.

BLOQUES PARA AUTOCAD

Enlace interesantes de bloques para autocad:

http://www.dwgautocad.com/

http://www.bloquesautocad.com/

http://portalbloques.com/index.html

UTILIDADES PARA AUTOCAD

http://pdfcreator.es/

http://www.arquba.com/

TRABAJO3 Diseño asistido por ordenador en 2D (instrucciones 2)

La 3 práctica del módulo qué vais a realizar, es aplicar las instrucciones que se detallan a continuación : Sobre la práctica nº 2 ya realizada (poner las cotas en los distintos formatos según la escala empleada).

Realizadar PLANO PLANTA DE COTAS VIVIENDA UNIFAMILIAR (realizar en el espacio papel los formatos A3(ESCALA 1/50), y A1(ESCALA 1/30) CON ROTULACION DEL CASILLERO, en ordenador con el programa de diseño gráfico Autocad). Nota:1)-imprimir en PDF los formatos A3 y A1, 2)- imprimir en la impresora el A3 y en el plotter el A1.

 La ►1º instrucción en el espacio papel (Presentación), dibujar todos los formatos (A4, A3, A2 y A1) con su correspondiente casillero rotulado y dentro de cada formato, establecer la ventana gráfica que enlaza el dibujo del espacio modelo, escalándola según la escala elegida.

La ►2º instrucción, realizar los estilos de acotaciones de acuerdo con la escala de la ventana gráfica (dibujo escalado), en su correspondiente formato.

2-1 realizar las correspondientes capas de cotas (Cotas E 1-20, Cotas E-50, etc.)

2-2 ejemplo de acotación escala 1/20 (pasos a seguir):

Enlace interesante : En el siguiente enlace, se conocerá la forma de realizar el ejercicio (video-tutorial de Autocad, de la Universitat Politécnica de Valéncia UPV, autor Enrique Jesús Hernández Muñoz):

https://www.youtube.com/watch?v=347dZc7X6Vk&list=PL665AEC86A1E055C4&index=2

ENTREGA PRACTICAS 3:

(SOPORTE INFORMÁTICO DWG y PDFs), (se debe subir dicho ficheros a la carpeta compartida que disponéis conmigo, en Dropbok).
