MODULO RC
CFGS OBRA CIVIL (Proyecto de obra civil)
La práctica 11, está
compuesta por un Proyecto de obra civil, realizando
los distintos planos que componen el proyecto, según se contempla en la programación que se describe a continuación:
Representación de
planos de plantas de conjunto y planos de plantas divididos en diferentes hoja
- Numero de hojas necesarias en
función de la planta y escala representadas.
- Orientación y solape de las
hojas.
- Representación del esquemas de la
planta en cada hoja.
- Uso del espacio papel y espacio
modelo.
- Aplicación a las plantas de obra
lineales y de urbanización.
- Definición de ventanas gráficas y
otros elementos de CAD necesarios para la representación, uso de las capas.
Representación de planos de proyecto de obra civil
- Situación y emplazamiento.
- Plano Topográfico.
- Plano de planta general, trazado,
drenaje, señalización, jardinería, estructura.
- Instalaciones.
- Servicio afectados,
expropiaciones.
- Zonificación y parcelación.
- Perfiles longitudinales y
transversales.
- Sección tipo.
- Detalles instalaciones y firmes.
-
Otros planos de los proyectos de obra civil.
El concepto de
Obra Civil está generalmente vinculado al de Obra Pública, sin que ello excluya
necesariamente la posibilidad de promoción privada. Ocurre así porque son
precisamente las Administraciones Públicas las entidades que generan la mayoría
de proyectos relacionadas con este tipo de obra.
No obstante cualquier proyecto de
edificación o de urbanización también se considera obra pública si el promotor
es la Administración.
De forma genérica podemos
distinguir los siguientes grupos de Obra Civil:
- Infraestructuras de transporte
terrestre: carreteras y ferrocarriles
- Infraestructuras de transporte
marítimo: puertos
- Infraestructuras de transporte
aéreo: aeropuertos
- Infraestructura hidráulica:
presas, canales, protecciones de ríos, regadíos, abastecimientos de agua,
oleoductos, aguas residuales.
- Ingeniería de costas
- Urbanización
- Edificación
- Especiales: puentes, taludes,
túneles, plataformas petrolíferas.
Contenidos de un proyecto
Los proyectos de obra civil como
cualquier otro tipo de proyecto constan de los 4 documentos básicos que ya conoces;
memoria, planos, pliego de condiciones y presupuesto.
- Una
memoria en la que se describa el objeto de las obras que recogerá los antecedentes
y situación previa a las mismas, las necesidades a satisfacer y la justificación
de la solución adoptada, detallándose los factores de todo orden a tener en
cuenta.
- Los
planos de conjunto y de detalle necesarios para que la obra quede
perfectamente definida, así como los que delimiten la ocupación de terrenos y
la restitución de servidumbres y demás derechos reales, en su caso, y servicios
afectados por su ejecución.
- El pliego
de prescripciones técnicas particulares donde se hará la descripción
de las obras y se regulará su ejecución, con expresión de la forma en que ésta
se llevará a cabo, de la medición de las unidades ejecutadas y el control de
calidad y de las obligaciones de orden técnico que correspondan al contratista.
- Un
presupuesto, integrado o no por varios parciales, con expresión de los
precios unitarios y de los descompuestos, en su caso, estado de mediciones y
los detalles precisos para su valoración.
El estudio
de seguridad y salud o, en su caso, el estudio básico de seguridad y salud,
en los términos previstos en las normas de seguridad y salud en las obras.
Los Planos
Los proyecto de obra civil debe
contener al menos los siguientes planos:
- Situación
- Emplazamiento
- Planta de replanteo
- Planta general
- Perfiles longitudinales
- Perfiles transversales
- Secciones tipo
- Instalaciones
- Reposición de servicios
afectados
- Expropiaciones
- Obras
complementarias y detalles
EL PROYECTO
Como puedes imaginar
un proyecto de obra civil podría ser excesivamente largo dar una relación
detallada, pero mi intención es presentar un PROYECTO DE URBANIZACIÓN DEL TRAMO MARÍTIMO
"LA ALMADRABA" ZONAS VERDES Y CALLES ADYACENTES (Alicante), para que se captes la estructura formal
de este tipo de proyecto. El problema, sus alternativas de solución, los
aspectos de diseño y un largo etc. no escrito, como siempre, dependerán de la
creatividad, innovación, experiencia y competencia del autor del proyecto.
Práctica 11-1: 12 de Marzo comienzo del
proyecto, plano:
01.-
PLANO DE SITUACIÓN.-
Los
planos de situación son aquellos planos que muestran la ubicación de las obras
que definen el proyecto en relación con su entorno. Debe quedar constancia del
cercano y lejano entorno con los acceso con calles o carretera, puertos y demás
orientaciones de interés, parques, rotondas, etc.
Este
plano deberá ser suficientemente claro para permitir la localización de la obra
por persona diferente del autor del proyecto, por lo que, en el plano,
existirán tantos esquemas o detalles como sean precisos para tal fin, planos de
zonificación, parcelación o cualquier indicación referente a su situación,
incluido su orientación.
Enlace
interesante :
Práctica 11-2: plano:
02.-
PLANO DE EMPLAZAMIENTO.-
En el plano de emplazamiento habrá de
ser lo suficientemente completo para permitir su localización precisa, y para
conocer detalladamente todas y cada una de las circunstancias urbanísticas que
influyan sobre la zona a urbanizar sobre el que se actúa. los condicionantes que marquen las
ordenanzas en cuanto a superficies, retranqueos, distancias a otras
edificaciones, orientación, etc.
Práctica 11-3: plano:
03.-
PLANO DE PLANTA GENERAL ESTADO ACTUAL.-
El plano de planta
general del estado actual de la zona a urbanizar debe de ser lo suficientemente
expresivo para conocer precisamente dicha zona que se pretende urbanizar, su
superficie, linderos, orientación, instalaciones,
etc., así como la ubicación de la edificación y contendrá los esquemas, notas,
cálculos, etc., necesarios para justificar la adecuación de la urbanización
proyectada.
►Entrega práctica 11-1, 12-1 y 12-1, martes 22
de Abril (La entrega se realizara de dos formas: 1) en formato
papel en doblado y plegado en formato normalizado, 2) En formato digital en pdf
y DWG y se debe subir dicho fichero a la carpeta compartida que disponéis
conmigo, en Dropbok).
EL PROYECTO
NACIMIENTO DEL
PROYECTO: EL PROGRAMA DE NECESIDADES
El proyecto
nace de una necesidad: espacio a urbanizar, para el ocio, para el deporte, para
la enseñanza, para la industria, para el comercio, necesidades sanitarias, etc.
en general para todas las actividades que desarrolla el ser humano en todos los
aspectos que ocupa su vida. Obviamente actividades diferentes requieren
espacios también diferentes.
¿Qué es el programa
de necesidades?
El programa de necesidades es un listado
más o menos detallado de las distintas partes que compondrá un proyecto de
urbanización. Así como la definición de las características más significativas
de dichas partes.
Refiriéndonos
al proyecto urbanístico no se puede presentar un programa de necesidades
modelo, ya que este dependerá de los usos y tamaños requeridos, no obstante la
composición del proyecto cuenta además del viarios y espacios verdes, con zonas
ocio, deportes, seguridad, vigilancia, necesidades sanitarias, etc., sobre los
que si se define el programa de necesidades.
No desarrollo
ni la memoria ni ningún otro documento de forma íntegra, ya que excedería de
las condiciones de espacio que este formato exige. Indicaré los aspectos
significativos a tener en cuenta y cuando sea preciso, incluiré fragmentos,
planos e indicaciones referidas a los documentos.
DATOS URBANÍSTICO:
Se adjunta documentación de la zona a urbanizar, para la
toma de datos en terreno.
A partir de
estos datos se esbozan los primeros diseños, lo que constituiría un Estudio
Previo, a fin de materializar tanto la definición volumétrica y de formas,
Una vez
obtenida la información previa se hacen los primeros esbozos de forma tal que
se ajusten a los requerimientos de la necesidades a incluir en la urbanización.
Sin embargo en
esta fase hay que contar con uno de los primeros condicionantes legales:

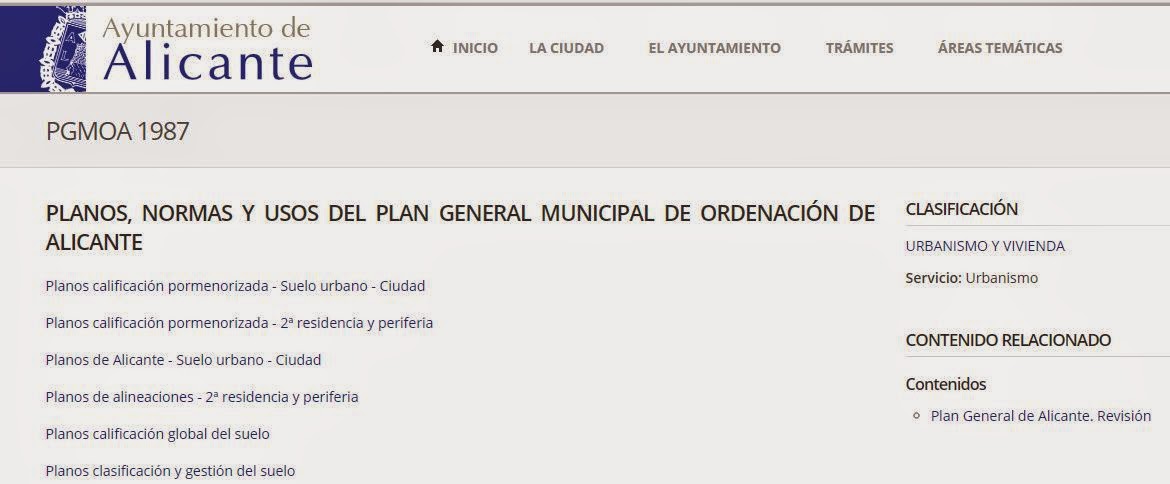

- Las normas urbanísticas del Plan General de Ordenación
de Alicante.
Enlace interesante :
http://www.magrama.gob.es/es/costas/publicaciones/
http://www.boe.es/boe/dias/2014/10/11/pdfs/BOE-A-2014-10345.pdf
Enlace interesante :
Enlace interesante :
http://sig.mapama.es/dpmt/
http://www.mapama.gob.es/es/costas/temas/procedimientos-gestion-dominio-publico-maritimo-terrestre/linea-deslinde/default.aspx
Enlace interesante :
http://www.ehu.eus/Jmoreno/ArchivosPOT/POT532014.PDF
http://cotacero.eu/proyecto-de-recuperacion-del-borde-litoral-de-urbanova-alicante/
DOCUMENTACIÓN ENTREGADA
RELACIÓN DE
DOCUMENTOS INICIAL DEL PROYECTO DE URBANIZACIÓN.
1-
PGOU (PLAN GENERAL MUNICIPAL DE ORDENACION ALICANTE).
2- TOPOGRAFIA
DE LA ZONA DEL PROYECTO.
3- CATASTRALES
DE LA ZONA.
4- ORTOFOTO
DE LA ZONA DEL PROYECTO.
ya está disponible en
una carpeta en Dropbok. Se ha enviado por email una solicitud para obtener
enlace y poder descargar la documentación.
