PRACTICA 6 REVIT

PRÁCTICA

La 6º práctica del módulo qué vais a realizar un Proyecto de reforma y ampliación de una vivienda unifamiliar aislada (una vez realizado el croquis de la vivienda unifamiliar aislada de una sola planta), realizar el proyecto de reforma y ampliación con el programa informático REVIT de diseño 3D , en formato A1 a escala 1/00, dibujado con casillero y rotulando casillero PRÁCTICA Nº 6 - REFORMA Y AMPLIACIÓN DE VIVIENDA UNIFAMILIAR, parte inferior nombre del plano (plantas, secciones, alzados, perspectiva 3D, etc.), restos de espacios el nombre del alumno, fecha de entrega, numero del trabajo, etc.

La composición del proyecto consiste en los mencionado planos que se detalla a continuación:

Plano nº 1 Estado actual vivienda unifamiliar, con las siguientes vistas 1) Planta baja, 2) Planta cubierta, 3) Planta cimentación, 4) 4 Alzados, 5) 2 Secciones y 6) Perspectiva en 3D.

Plano nº 2 Reforma y ampliación vivienda unifamiliar, en la mencionada vivienda se realizara la ampliación de una planta alta (50% cerrada y 50% de terraza transitable), realizándose en la planta baja el hueco necesario para una escalera, con las siguientes vistas 1) Planta baja, 2) Planta alta, 3) Planta cubierta, 4) 4 Alzados, 5) 2 Secciones y 6) Perspectiva en 3D.

MAQUETA DE LA VIVIENDA UNIFAMILIAR

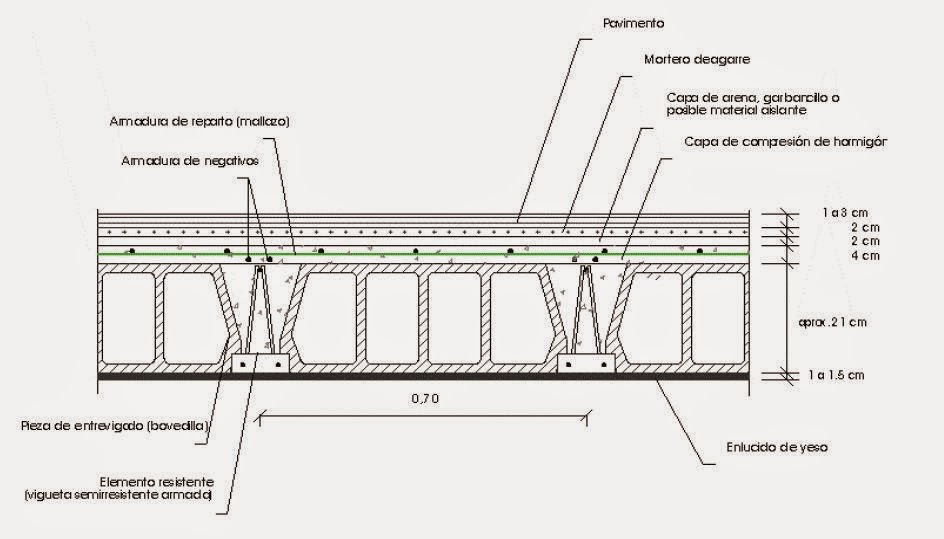

DETALLES CONSTRUCTIVOS

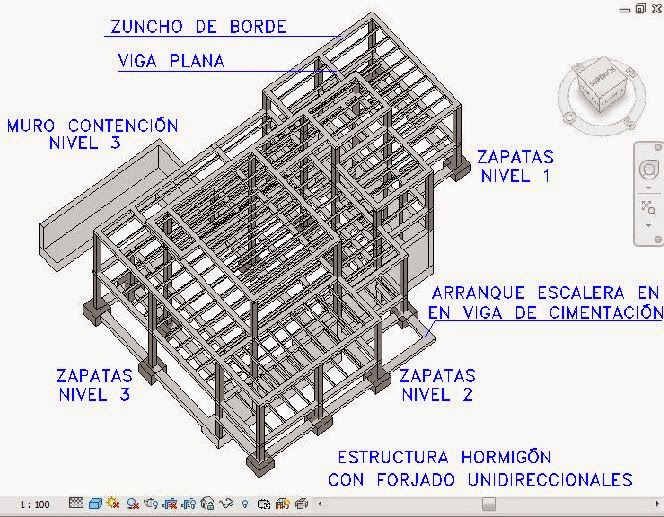

Enlace interesante sobre estructura:

INTERPRETACIÓN DE PLANOS ESTRUCTURALES, Definición,planos estructurales, detalles, cimentación, zapatas, placa o entrepiso, vigas, columnas, cubiertas. Arquitecto, Henry Martínez.

https://www.youtube.com/watch?v=ihCtfW0gO7o
