MODULO RC
CFGS EDIFICACION y OBRA CIVIL (Proyecto EJECUCIÓN) de
vivienda unifamiliar
CIMENTACIÓN, REPLANTEO Y TOMA DE TIERRA
Los planos de
replanteo y cimentación son planos de planta del Proyecto de Ejecución.
El replanteo
indica los criterios, los datos geométricos y las dimensiones básicas
necesarias para la disposición en obra de los diferentes elementos
estructurales, zapatas, pilares, muros, etc.
Nos permitirá
situar el perímetro exterior de la edificación y los ejes de zapatas y vigas de
arriostramiento.
En la
cimentación se representan las estructuras que están en contacto con el
terreno, zapatas, muros, pilotes, losas, etc.
Los planos de
replanteo y cimentación contendrán el replanteo general de la obra, que
permitirá marcar sobre el terreno la situación de los pozos y zanjas a excavar correspondientes
a los elementos estructurales del edificio.
►Entrega práctica 10-13 y 10-22, (La
entrega se realizara de dos formas: 1) en formato papel en doblado y plegado en
formato normalizado, 2) En formato digital en pdf y DWG y se debe subir dicho
fichero a la carpeta compartida que disponéis conmigo, en Dropbok).
Práctica
12-13:
13.- PLANO DE CIMENTACION
Y REPLANTEO .-
Se Indicaran los siguientes detalles:
- Distribución
en planta de la cimentación.
- Cotas
de los distintos niveles de cimentación.
- Estará
acotado.
- Ejes
principales que rigen la edificación.
- Identificación
de los distintos elementos de cimentación.
- Niveles
altura topográfica.
- Detalles
de cimentación.

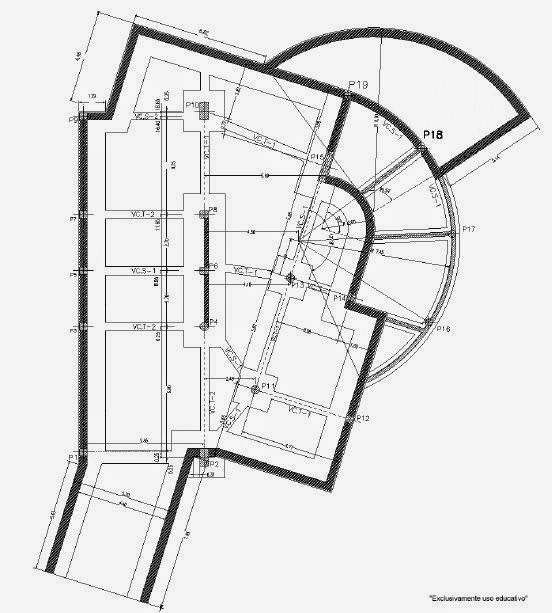

ejemplo:
Ejemplo de trabajo ya realizado por alumnos en cursos anteriores:
Exposición de ejercicios realizados en nuestra clase, basados en la programación de las actividades lectivas: (Es posible que algunos ejercicios estén pendiente de ser actualizados por correcciones o sugerencias).
Práctica
12-22:
22.- PLANO DE TOMA DE
TIERRA .-
Se Indicaran los siguientes detalles:
- Distribución
en planta de la cimentación.
- Cotas
de los distintos niveles de cimentación.
- Estará
acotado.
- Ejes
principales que rigen la edificación.
- Identificación
de los distintos elementos de cimentación.
- Niveles
altura topográfica.
- Detalles
de toma de tierra .
ejemplo:
Ejemplo de trabajo ya realizado por alumnos en cursos anteriores:
Exposición de ejercicios realizados en nuestra clase, basados en la programación de las actividades lectivas: (Es posible que algunos ejercicios estén pendiente de ser actualizados por correcciones o sugerencias).
http://detallesconstructivos.cype.es/
http://detallesconstructivos.cype.es/
Recordatorio la
documentación sobre el bloque 3.32- 3.36 CIMENTACIÓN REPLANTEO Y TOMA DE TIERRA,
ya está disponible en una carpeta en Dropbok. Se ha enviado por email una
solicitud para obtener enlace y poder descargar la documentación.
