Práctica 10 (15-16-17) Planos 15,16 y 17 Estructuras "Proyecto EJECUCIÓN de vivienda unifamiliar"

MODULO RC CFGS EDIFICACION y OBRA CIVIL (Proyecto EJECUCIÓN) de vivienda unifamiliar

PLANOS DE ESTRUCTURAS

Entendemos por estructuras el conjunto de elementos resistentes de una construcción que soportan las solicitaciones a que ésta puede estar sometida, transmitiéndolas al terreno a través de la cimentación.

Las estructuras que habitualmente ejecutamos en las obras son:

· Estructuras de hormigón

· Estructuras metálicas

Nos referiremos a las estructuras de hormigón, vamos a definirlas:

Definimos las estructuras de hormigón, como aquellos elementos fundamentales, cuya función es la de resistir o absorber las cargas que actúan sobre el edificio y transmitirlas al terreno, a través de la cimentación y que son de

hormigón.

Los muros son elementos que forman a la vez parte de la cimentación y parte de la estructura. Por un lado, al igual que los pilares centrales, soportan las cargas de los pilares perimetrales. Por otro lado, contienen las tierras (muros de contención) y se ejecutan a la vez que la cimentación.

Muros de contención:

Son elementos estructurales de hormigón armado, con cimentación superficial, directriz recta y sección constante. La cimentación de estos muros consta de puntera, talón y tacón, pudiendo estar todos o algunos de sus elementos. La

parte vertical se denomina alzado o fuste y es la que contiene las tierras.

Pórticos:

Están constituidos por vigas horizontales de sección constante y soportes verticales continuos hasta la cimentación, unidos rígidamente entre sí formando parte de las estructuras.

 Soportes:

Son elementos resistentes verticales de directriz recta y sección constante circular o rectangular. En el caso de soportes de hormigón armado también se les conoce con el nombre de pilares.

 Forjados:

Son elementos estructurales, generalmente horizontales, que reciben directamente las cargas y las transmiten a los restantes elementos de la estructura. Así el forjado transmite las cargas a las vigas, éstas a los soportes y estos últimos a la cimentación.

Forjados Unidireccionales:

Transmiten los esfuerzos y flechan en una dirección. Esta formado por elementos lineales, las viguetas y otros aligerados, llamados bovedillas.

►Entrega práctica 10-15, 10-16 y 10-17, (La entrega se realizara de dos formas: 1) en formato papel en doblado y plegado en formato normalizado, 2) En formato digital en pdf y DWG y se debe subir dicho fichero a la carpeta compartida que disponéis conmigo, en Dropbok).

Práctica 10-15 al 17:

15, 16 y 17.- PLANOS DE ESTRUCTURAS .-

            Se Indicaran los siguientes detalles:

  - Distribución en planta de la estructura (línea fina que define el contorno de cada forjado).

- Identificación de todos los huecos interiores de cada nivel o planta de estructura.

- Los pilares con su numeración.

- Espesor de los forjados.

- Estará acotado (dimensiones principales).

- Todos los vértices del contorno de la estructura.

- Todos los vértices de los huecos interiores de los forjados.

- Cotas (altura topográfica) de los distintos niveles de estructura.

- Se pueden completar con detalles que faciliten la interpretación de la información.

- Forjados y vigas.

- Losas de escalera.

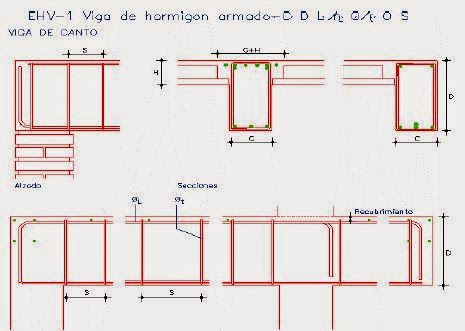

- Planos de detalle de estructura de hormigón, relacionados con todos los apartados anteriores.

ejemplo:



Ejemplos de trabajos ya realizado por alumnos en cursos anteriores:

Exposición de ejercicios realizados en nuestra clase, basados en la programación de las actividades lectivas: (Es posible que algunos ejercicios estén pendiente de ser actualizados por correcciones o sugerencias).
